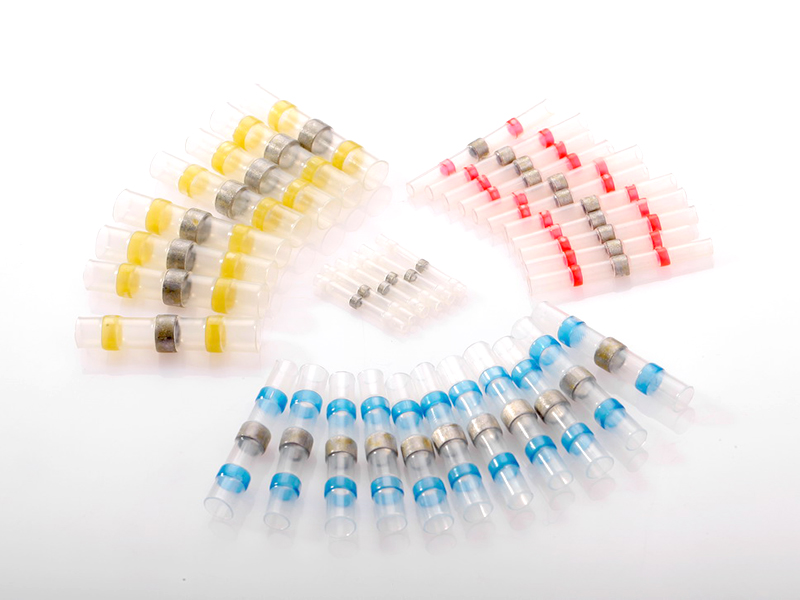

防水焊锡环热缩中接管(125℃)

应用

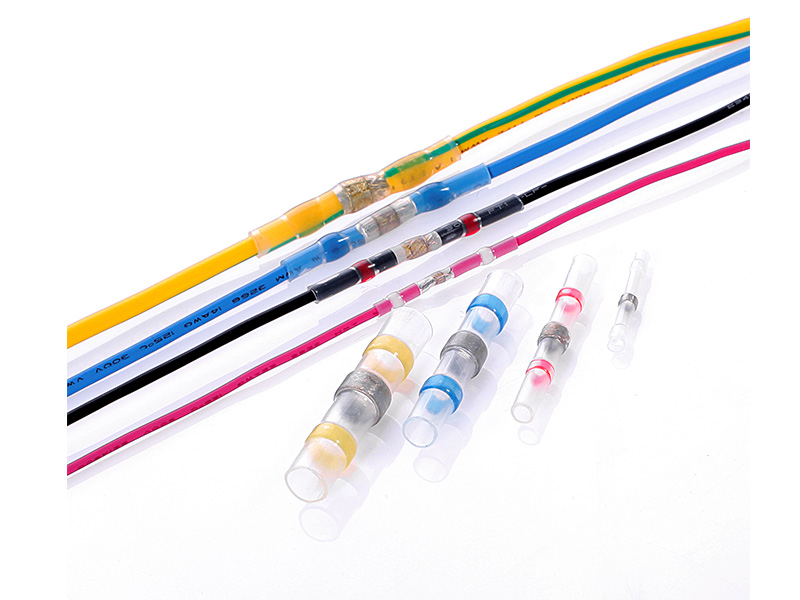

专为导线连接、焊锡热缩保护、防水一次完成设计的产品。提供良好的绝缘性能并降低安装成本,在热缩管的两端涂上彩色热熔胶,使用精确的导线尺寸非常方便。

特性

收缩率2:1

含热熔胶具防水功能

热熔胶颜色标示适用尺寸

焊锡环设计容易施工

操作温度范围

工作温度: -55℃~125℃

开始收缩温度:80℃

焊锡开始熔解温度:115℃

焊锡完全熔解温度:155℃

性能参数

Operating Temperature

-55℃~+125℃

Shrinking temperature

>115℃

Dielectric strength

0.6 KV

产品规格

Part No.

Product Dimensions
(mm)

Wire Dimensions
(mm)



Wire Range

Color

A(min.)

L(min.)

B(min.)

B&C (max.)

C(min.)

A.W.G

mm²

SST-S11

1.7

26

1.0

1.7

0.76

26-24

0.25-0.34

White

SST-S21

2.7

40

1.4

2.7

1.2

22-18

0.5-1.0

Red

SST-S31

4.7

40

2.3

4.7

2.0

16-14

1.5-2.5

Blue

SST-S41

6.0

40

3.7

6.0

3.4

12-10

4.0-6.0

Yellow

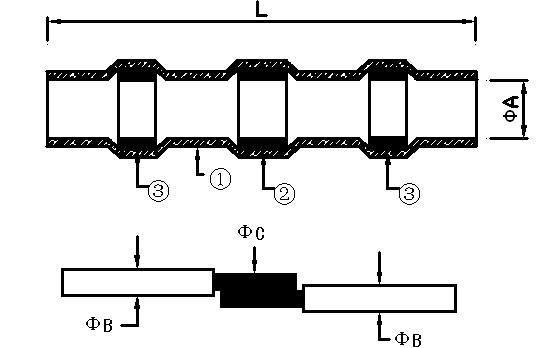

① 热收缩套管

② 低温焊锡环

③ 防水热熔胶
