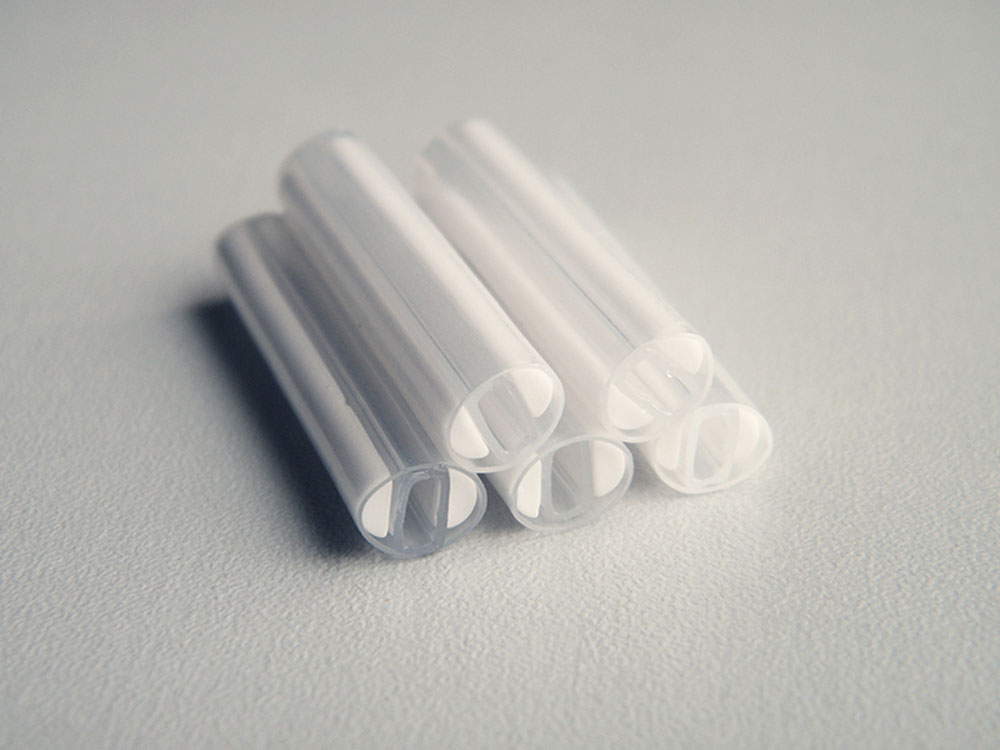

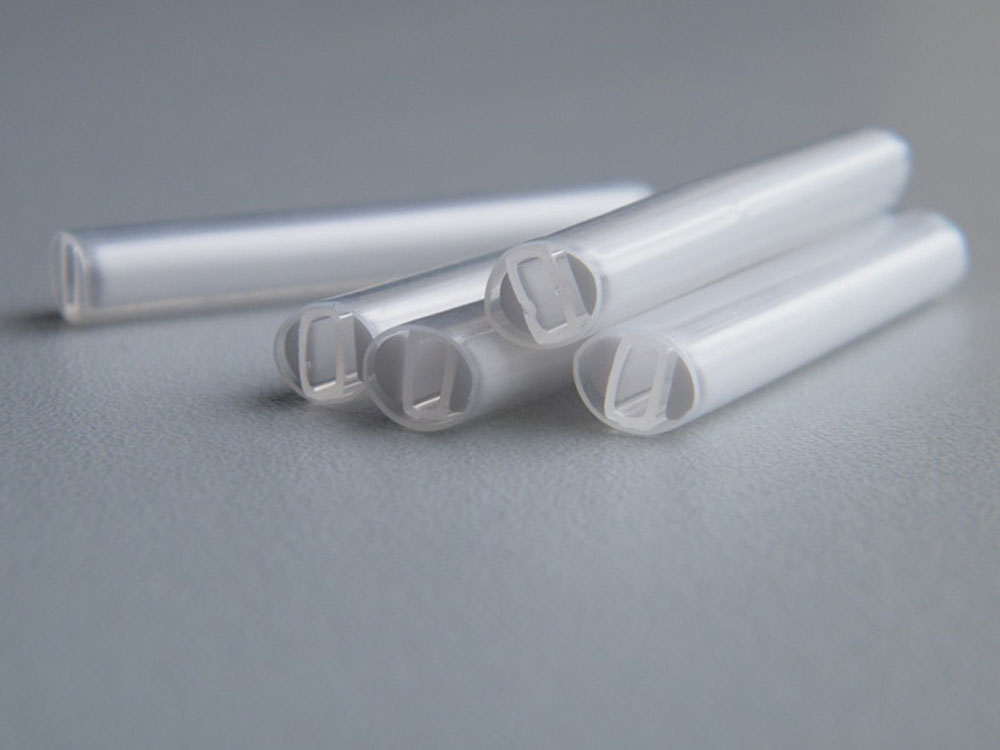

带状光纤保护套管

应用

特殊设计由交联聚烯烃,热熔管和增强陶瓷(石英玻璃)组成的光纤接续保护元件,不影响光纤的光导特性

特性

保护接续点,提高机械强度

操作简单,降低安装时损伤光纤的危险

密封结构使接续具备良好的耐温度、湿度性能

操作温度范围

操作温度: -45℃~100℃/-45℃~135℃

最低收缩温度: 80℃

最低完全收缩温度: 120℃

性能参数

Performance

Test Method

Typical data

Tensile strength

ASTM D 2671

16MPa

Elongation at break

ASTM D 2671

700%

Density

ISO R1183D

0.94g/cm3

Dielectric strength

IEC243

25KV/mm

volume resistance

IEC243

1015Ω.cm

Length changes

ASTM D 2671

±5%

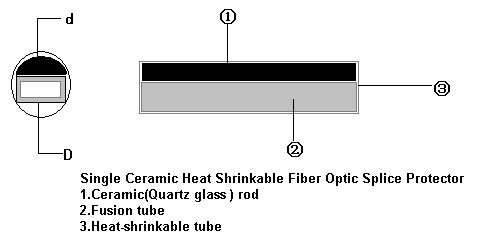

产品规格

Specifications

Sleeve length(mm)

fusion tube (D)High*(mm)

Ceramic rods(d)

length(mm)

(mm)

Height(mm)

FOSP-4RD
Single ceramic

41.5±0.5

1.2*2.2

39.5±0.5

3.0±0.1

1.5±0.1

FOSP -4RS
Dual ceramic

41.5±0.5

1.2*2.2

39.5±0.5

3.0±0.1

1.5±0.1

FOSP -6RD
Single ceramic

41.5±0.5

1.2*2.7

39.5±0.5

3.0±0.1

1.5±0.1

FOSP -6RS
Dual ceramic

41.5±0.5

1.2*2.7

39.5±0.5

3.0±0.1

1.5±0.1

FOSP -8RD
Single ceramic

41.5±0.5

2.3*3.6

39.5±0.5

4.0±0.1

2.0±0.1

FOSP -8RS
Dual ceramic

41.5±0.5

2.3*3.6

39.5±0.5

4.0±0.1

2.0±0.1

FOSP -12RD
Single ceramic

41.5±0.5

2.5*3.8

39.5±0.5

4.0±0.1

2.0±0.1

FOSP -12RS
Dual ceramic

41.5±0.5

2.5*3.8

39.5±0.5

4.0±0.1

2.0±0.1

FOSP-6RDT
(两端收缩)

41.5±0.5

2.8*1.7

39.5±0.5

3.0±0.1

1.5±0.1

FOSP-12RDT(两端收缩)

41.5±0.5

3.5*2.2

39.5±0.5

4.0±0.1

1.5±0.1

FOSP-6TR
(石英棒
两端收缩)

40.5±0.5

2.8*1.6

39.5±0.5

3.45±0.5

1.6±0.1

FOSP -8TR
(石英棒)

41.5±0.5

2.2*3.5

39.5±0.5

3.45±0.1

1.65±0.1
